صفحه اصلی >> محصولات >> تجهیزات روانکاری >> گریس پمپ >> گریس پمپ برقی >> گریس پمپ ZPU 08 14 24 لینکلن آلمان
کد کالا : LEGPZ24
وضعیت محصول

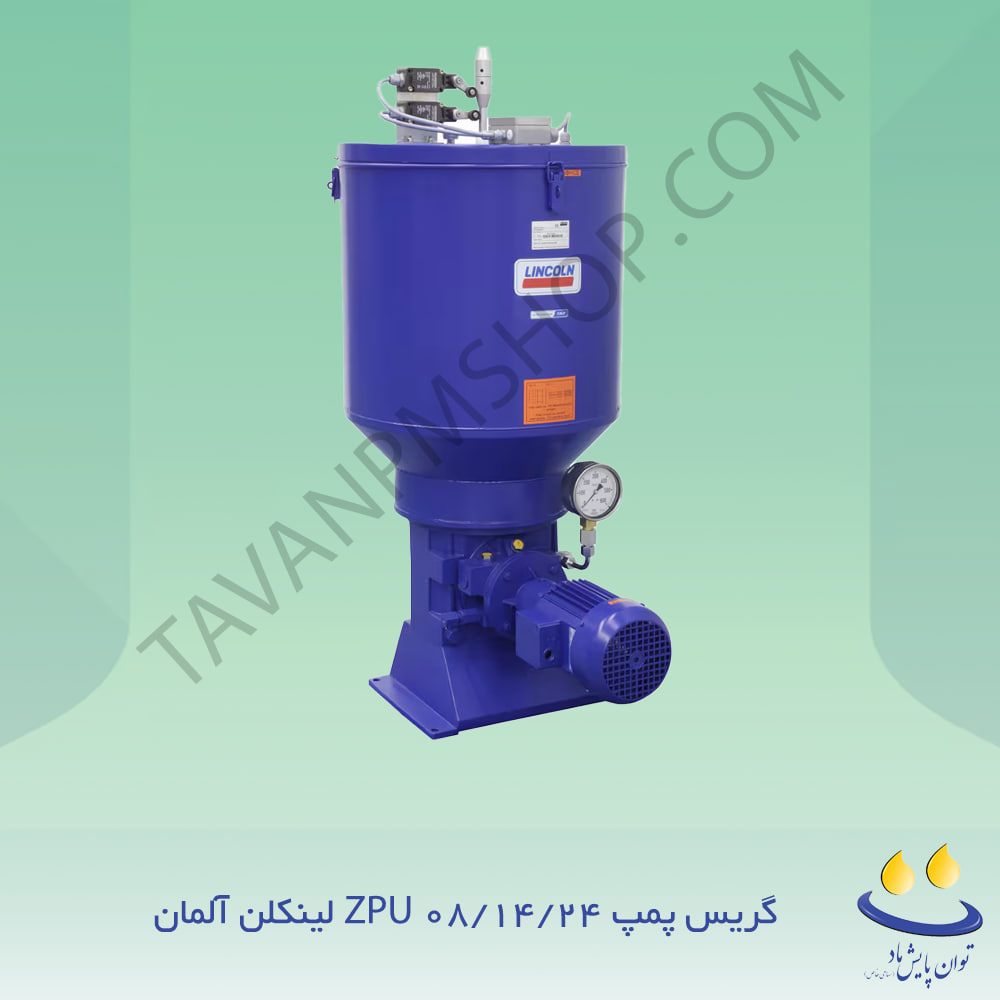

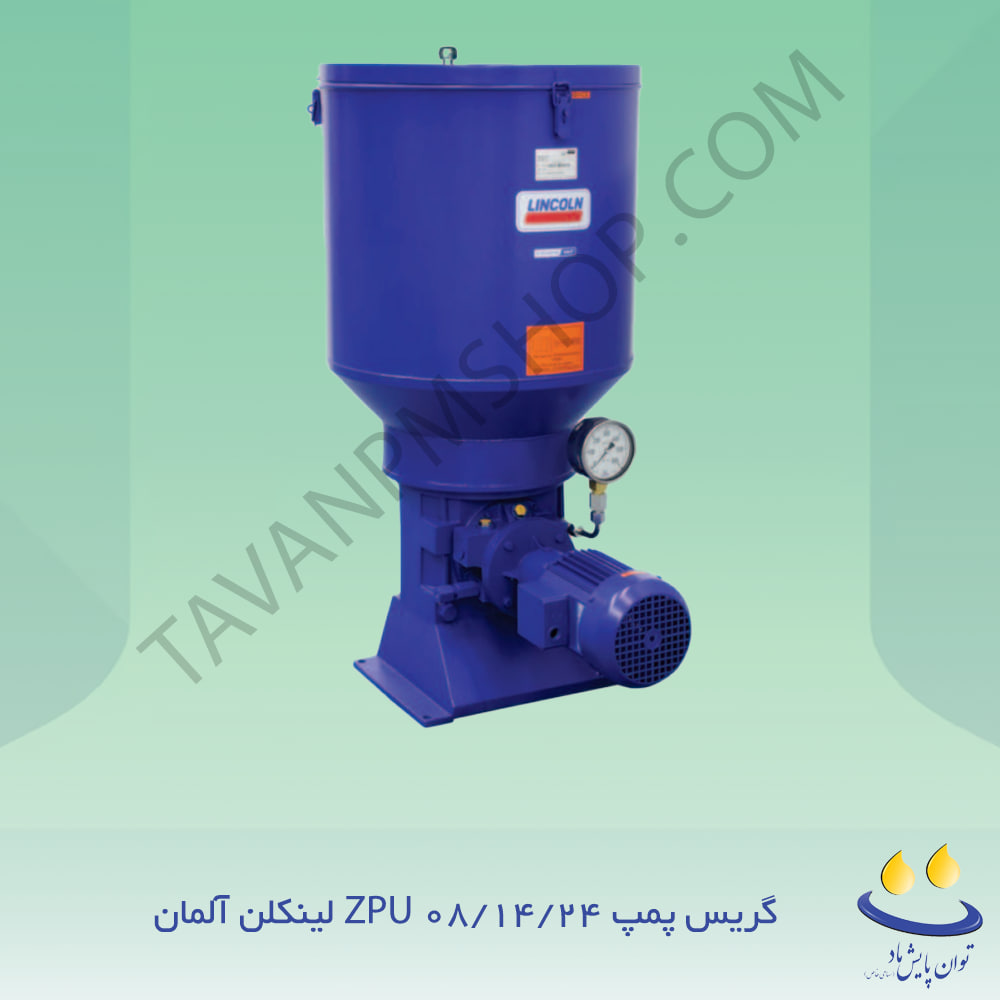

گریس پمپ ZPU 08 14 24 لینکلن آلمان

گریس پمپ ZPU 08 14 24 لینکلن آلمان

Electrically operated pump series ZPU 08/14/24
قیمت : 2,230,000,000 (تومان)
مبلغ قابل پرداخت : 2,230,000,000   (تومان)
˄˅
دانلود کاتالوگ محصول

گریس پمپ ZPU 08/14/24 لینکلن آلمان یک پمپ الکتریکی پیستونی با دبی بسیار بالا برای سیستم‌های روانکاری دوخطی است که می‌تواند گریس یا روغن را با فشار حداکثر ۴۰۰ بار در فواصل تا حدود ۱۲۰ متر و بیشتر تأمین کند. این سری با سه ظرفیت دبی ۸۰۰۰، ۱۴۰۰۰ و ۲۴۰۰۰ سانتی‌متر مکعب بر ساعت، مخزن‌های ۴۰ و ۱۰۰ لیتری، و گزینه‌های مختلف کنترل سطح اولتراسونیک، سنسور فشار و مانومتر، انتخابی ایده‌آل برای کارخانجات سیمان، فولاد، معادن و نیروگاه‌ها در کاربردهای سنگین و پیوسته محسوب می‌شود.

بررسی تخصصی و اجمالی

گریس پمپ ZPU 08/14/24 لینکلن آلمان یک پمپ تغذیه مرکزی پرقدرت برای سیستم‌های روانکاری دوخطی است که در کاربردهایی با مصرف بالای گریس و نیاز به فشار کاری بالا به‌کار می‌رود. طراحی پیستونی با دو پیستون متقابل، راندمان بسیار خوب در مکش و تخلیه گریس ایجاد کرده و امکان انتقال روانکار با ویسکوزیته بالا تا گریس کلاس NLGI ۲ و در صورت درخواست NLGI ۳ را فراهم می‌کند. به‌دلیل استفاده از موتور گیربکسی سه‌فاز و شاسی یکپارچه، این سری پمپ در شرایط سخت محیطی مانند گردوغبار، رطوبت و دمای متغیر عملکردی پایدار و قابل اعتماد ارائه می‌دهد.

در ساختار داخلی ZPU 08/14/24، روانکار ابتدا در مخزن ۴۰ یا ۱۰۰ لیتری ذخیره شده و توسط همزن داخلی و پره‌های ثابت، همگن و بدون حباب هوا نگه داشته می‌شود. سپس پمپ پیستونی فشار بالا، گریس را از طریق سوپاپ یک‌طرفه، فیلتر داخلی و فشارشکن تنظیم‌شده روی حدود ۴۱۰ بار به خط اصلی دوخطی ارسال می‌کند. این پمپ‌ها با دبی ثابت ولی در سه سایز مختلف عرضه می‌شوند تا طراح سیستم بتواند متناسب با طول لوله‌کشی، تعداد نقاط روانکاری و ابعاد ماشین، مدل مناسب (۰۸، ۱۴ یا ۲۴) را انتخاب کند و در عین حال از محدودیت افت فشار در خطوط دوخطی عبور نماید.

ساختار مکانیکی، تجهیزات کنترلی و قابلیت‌های سفارشی

بدنه پمپ ZPU از چدن یا فولاد آلیاژی مقاوم ساخته شده و روی پایه‌ای با چهار سوراخ نصب، به‌صورت عمودی روی شاسی یا فونداسیون تجهیزات نصب می‌شود. مخزن استوانه‌ای این پمپ بسته به نسخه، می‌تواند برای کار با گریس یا روغن طراحی شده باشد و در نسخه‌های پیشرفته‌تر به سنسور اولتراسونیک دیجیتال یا آنالوگ برای کنترل سطح حد بالا، حد پایین و آلارم پیش‌خالی شدن مجهز می‌شود. فیلتر داخلی با توری درشت ۲۸۰ میکرون و سوپاپ اطمینان خط، از ورود آلودگی و افزایش بیش از حد فشار در سیستم جلوگیری کرده و نگهداری دوره‌ای آن‌ها بسیار ساده است.

در بخش درایو، این سری معمولاً با موتور سه‌فاز چندولتاژی در محدوده ۳۸۰ تا ۴۱۵ ولت / ۵۰ هرتز و ۴۲۰ تا ۴۸۰ ولت / ۶۰ هرتز یا نسخه ۵۰۰ ولت / ۵۰ هرتز عرضه می‌شود. گیربکس فلنجی با نسبت کاهنده مناسب، سرعت محور اصلی پمپ را در محدوده حدود ۶۰ تا ۱۸۴ دور بر دقیقه قرار می‌دهد تا دبی نامی مدل‌های ZPU 08، ZPU 14 و ZPU 24 تأمین شود. حفاظت الکتریکی موتور با کلاس IP۶۵ و کلاس عایقی F، این پمپ را برای کار در محیط‌های صنعتی باز یا نیمه‌باز مناسب کرده و امکان استفاده پیوسته در مد کاری S1 را فراهم می‌آورد.

از نظر گزینه‌های کنترلی، می‌توان روی خط خروجی پمپ از فشارسنج، سوئیچ فشار الکتروهیدرولیکی یا ترانسمیتر فشار با خروجی آنالوگ و IO-Link استفاده کرد تا کنترلر سیستم روانکاری یا PLC کارخانه بتواند فشار سیستم دوخطی را پایش و در صورت نیاز پمپ را خاموش یا آلارم صادر کند. همچنین مجموعه‌ای از کیت‌های مانیتورینگ سطح مخزن شامل سوئیچ‌های شناور، سنسورهای اولتراسونیک دیجیتال و آنالوگ برای هر دو حجم مخزن ۴۰ و ۱۰۰ لیتری وجود دارد که در پروژه‌های سنگین و حساس، پایش مداوم وضعیت روانکار را امکان‌پذیر می‌کند.

کاربردها، نکات طراحی سیستم دوخطی و توصیه‌های بهره‌برداری

گریس پمپ ZPU 08/14/24 لینکلن آلمان به‌طور خاص برای کار در سیستم‌های دوخطی با طول لوله‌کشی زیاد، تعداد بالای نقاط روانکاری و نیاز به فشار بالا توسعه یافته است. این مدل در آسیاب‌های سیمان، کوره‌های دوار، سیستم‌های انتقال مواد حجیم، نوارنقاله‌های طولانی، ماشین‌آلات معدنی سنگین، نیروگاه‌ها و خطوط نورد فولاد کاربرد گسترده دارد. در چنین سیستم‌هایی معمولاً ZPU به‌عنوان پمپ اصلی تغذیه‌کننده دو خط اصلی روانکاری عمل می‌کند که از آن‌جا گریس به مقسم‌های دوخطی و سپس به نقاط مصرف توزیع می‌شود.

در طراحی صحیح سیستم، انتخاب مدل ZPU متناسب با مجموع دبی مورد نیاز، طول خطوط رفت و برگشت، قطر لوله‌ها، دمای محیط، نوع گریس و حداکثر افت فشار مجاز اهمیت زیادی دارد. در پروژه‌هایی با مصرف متوسط و طول‌های کمتر می‌توان از مدل ZPU 08 استفاده کرد، درحالی‌که برای سیستم‌های بزرگ و چندشاخه، مدل‌های ZPU 14 یا ZPU 24 انتخاب منطقی‌تری هستند. همچنین توصیه می‌شود برای جلوگیری از ورود آلودگی، همواره از فیلترهای پرکفیت در هنگام پر کردن مخزن استفاده شده و برنامه بازدید دوره‌ای فیلتر داخلی و سوپاپ اطمینان در دستورالعمل نگهداری کارخانه گنجانده شود.

برای بررسی سایر سری‌های گریس‌پمپ مناسب سیستم‌های مرکزی، می‌توانید صفحه گریس پمپ و بخش تخصصی گریس پمپ برقی را در سایت توان پایش ماد مشاهده کنید.

  • دبی بسیار بالا برای سیستم‌های دوخطی بزرگ و فواصل طولانی
  • طراحی پیستونی فشارقوی با حداکثر فشار کاری حدود ۴۰۰ بار
  • امکان کار با گریس تا کلاس NLGI ۲ و در صورت درخواست NLGI ۳
  • مخزن‌های ۴۰ و ۱۰۰ لیتری با گزینه سنسور سطح اولتراسونیک دیجیتال یا آنالوگ
  • فیلتر داخلی، سوپاپ اطمینان و مانومتر برای حفاظت و مانیتورینگ سیستم
  • مناسب برای کارخانجات سیمان، فولاد، معادن، نیروگاه‌ها و ماشین‌آلات سنگین

در مجموع، گریس پمپ ZPU 08/14/24 لینکلن آلمان یک راهکار صنعتی تمام‌عیار برای تغذیه سیستم‌های روانکاری دوخطی در سخت‌ترین شرایط کاری است و با ترکیب ظرفیت بالا، ایمنی مناسب و گزینه‌های پیشرفته کنترلی، ریسک توقف ناخواسته تجهیزات را به‌طور محسوسی کاهش می‌دهد.

مزایا

مثبت به‌دلیل دبی بسیار بالا، فشار کاری حداکثر ۴۰۰ بار، قابلیت کار با گریس‌های سنگین، مخزن‌های ۴۰ و ۱۰۰ لیتری و امکان تجهیز به سنسورهای پیشرفته فشار و سطح، گریس پمپ ZPU 08/14/24 لینکلن آلمان برای سیستم‌های دوخطی بزرگ در صنایع سیمان، فولاد، معدن و نیروگاه‌ها یک گزینه کاملاً حرفه‌ای و قابل اتکاست که با طراحی مقاوم، نگهداری ساده و قطعات یدکی استاندارد، هزینه توقف و سرویس اضطراری خطوط تولید را به حداقل می‌رساند.

معایب

منفی از آنجا که سری ZPU 08/14/24 برای دبی‌های بالا و سیستم‌های دوخطی طراحی شده است، استفاده از آن در سیستم‌های کوچک یا تک‌خطی توصیه نمی‌شود و در این موارد انتخاب مدل‌های کوچکتر اقتصادی‌تر خواهد بود؛ همچنین برای دستیابی به عملکرد ایده‌آل لازم است طراحی هیدرولیکی شبکه دوخطی، انتخاب قطر لوله‌ها، تنظیم فشار و برنامه‌ریزی سرویس دوره‌ای فیلتر و سنسورهای سطح با دقت انجام شود تا مزایای واقعی این پمپ در کاهش استهلاک تجهیزات به‌طور کامل محقق گردد.

جدول مشخصات فنی

مشخصات زیر بر اساس داده‌های فنی سری گریس پمپ ZPU 08/14/24 لینکلن آلمان تنظیم شده است.

مشخصات (FA / EN) مقدار (فارسی) Value (English)
نوع عملکرد (Pump Type) پمپ پیستونی الکتریکی تغذیه گریس برای سیستم دوخطی Electrically operated high-pressure piston pump for dual-line systems
نوع سیستم (Lubrication System) سیستم روانکاری مرکزی دوخطی و پمپ تغذیه برای شبکه‌های بزرگ Dual-line centralized lubrication system / supply pump
دبی نامی (Delivery Rate) مدل ZPU 08: حدود ۸۰۰۰ سانتی‌متر مکعب بر ساعت، مدل ZPU 14: حدود ۱۴۰۰۰ سانتی‌متر مکعب بر ساعت، مدل ZPU 24: حدود ۲۴۰۰۰ سانتی‌متر مکعب بر ساعت ZPU 08: 8000 cm³/h (≈ 488 in³/h), ZPU 14: 14000 cm³/h (≈ 855 in³/h), ZPU 24: 24000 cm³/h (≈ 1465 in³/h)
فشار کاری (Operating Pressure) حداکثر ۴۰۰ بار، فشار تنظیمی سوپاپ اطمینان حدود ۴۱۰ بار Max. operating pressure 400 bar (≈ 5800 psi), relief valve set to approx. 410 bar (≈ 5946 psi)
سرعت درایو (Drive Speed) بسته به مدل در حدود ۶۰ تا ۱۸۴ دور بر دقیقه محور پمپ Approx. 61.4 / 97.1 / 184 r/min (motor speed depends on version)
محدوده دمای کاری (Operating Temperature) حدود منفی ۲۰ تا مثبت ۸۰ درجه سانتی‌گراد -20 to +80 °C (-4 to +176 °F)
نوع روانکار (Lubricant) گریس تا کلاس NLGI ۲ (و در صورت درخواست NLGI ۳)، روغن با حداقل گرانروی ۲۰ میلی‌متر مربع بر ثانیه Grease up to NLGI 2 (NLGI 3 on request), oil with viscosity ≥ 20 mm²/s
ظرفیت مخزن (Reservoir Capacity) ۴۰ لیتر یا ۱۰۰ لیتر، بسته به نسخه 40 l or 100 l (≈ 10.6 or 26.4 gal)
اتصال خط اصلی (Main Line Connection) رزوه ماده G ۳⁄۴ برای خط فشار، خط برگشت و اتصال پرکردن G 3/4" female for pressure, relief and filling lines
ولتاژ و تغذیه (Supply Voltage) ۳۸۰ تا ۴۱۵ ولت AC با فرکانس ۵۰ هرتز، ۴۲۰ تا ۴۸۰ ولت AC با فرکانس ۶۰ هرتز، یا ۵۰۰ ولت AC با فرکانس ۵۰ هرتز (بسته به مدل موتور) 380–415 V AC / 50 Hz, 420–480 V AC / 60 Hz or 500 V AC / 50 Hz (depending on motor)
کلاس حفاظتی الکتریکی (Protection Class) درایو الکتریکی با کلاس حفاظتی حدود IP۶۵ و کلاس عایقی F Motor enclosure rating IP 65, insulation class F
موقعیت نصب (Mounting Position) نصب عمودی روی شاسی یا فونداسیون ثابت Vertical mounting position
کاربردهای نمونه (Typical Applications) کارخانجات سیمان، فولاد، نیروگاه‌ها، معادن، نوارنقاله‌های طولانی و ماشین‌آلات بزرگ با مصرف بالای گریس Cement plants, steel mills, power plants, mining equipment, long conveyors and large machinery
