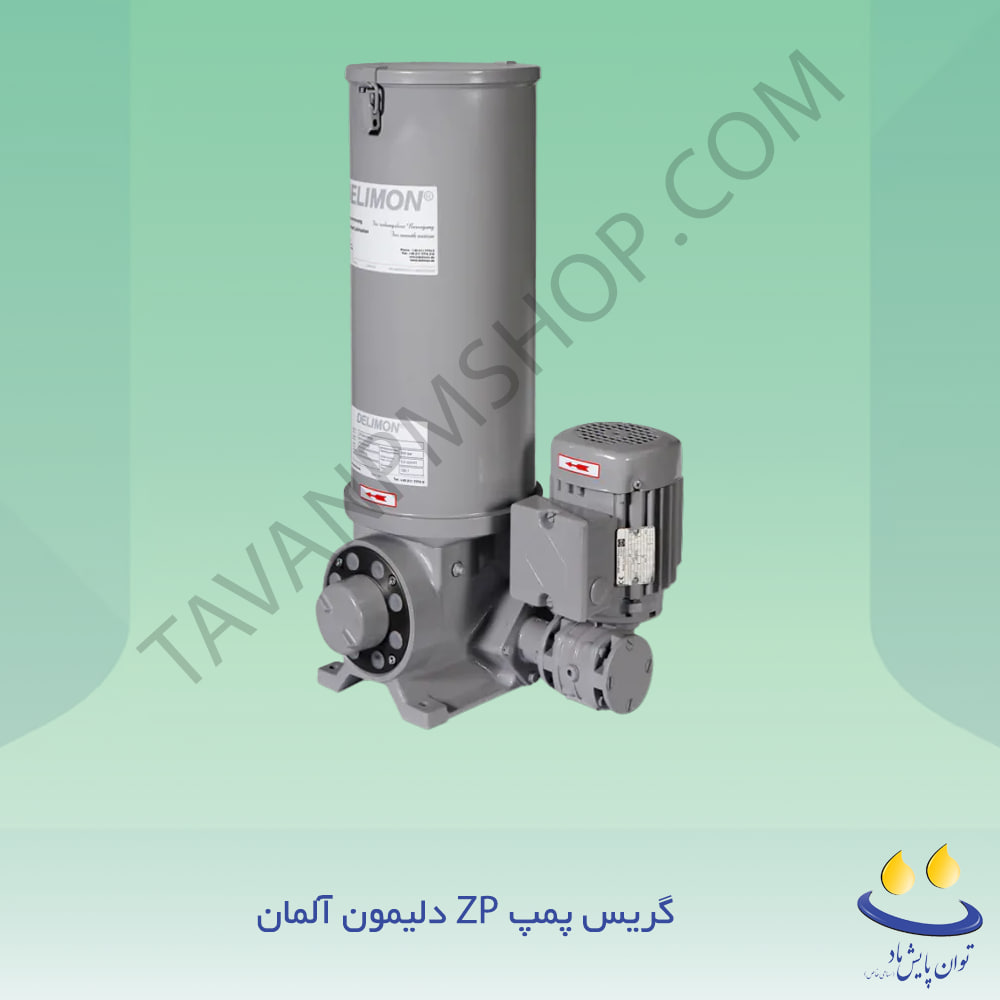

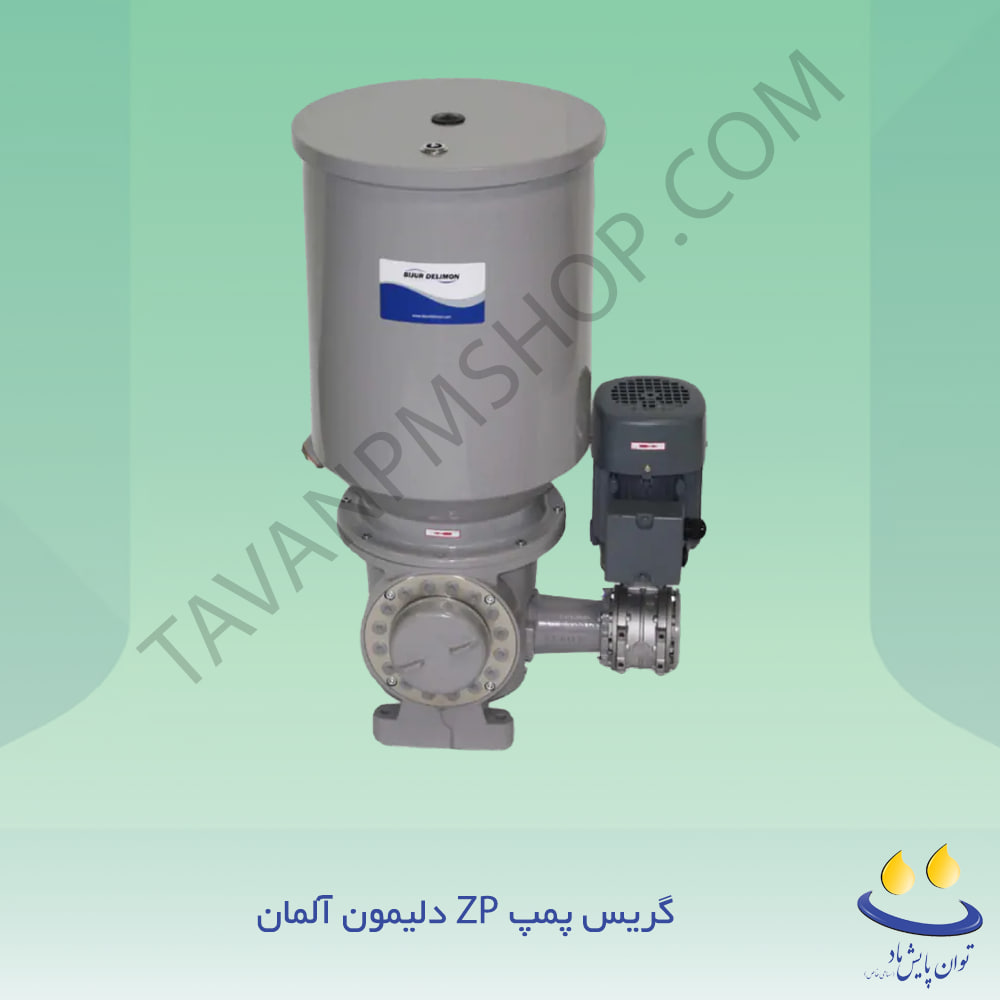

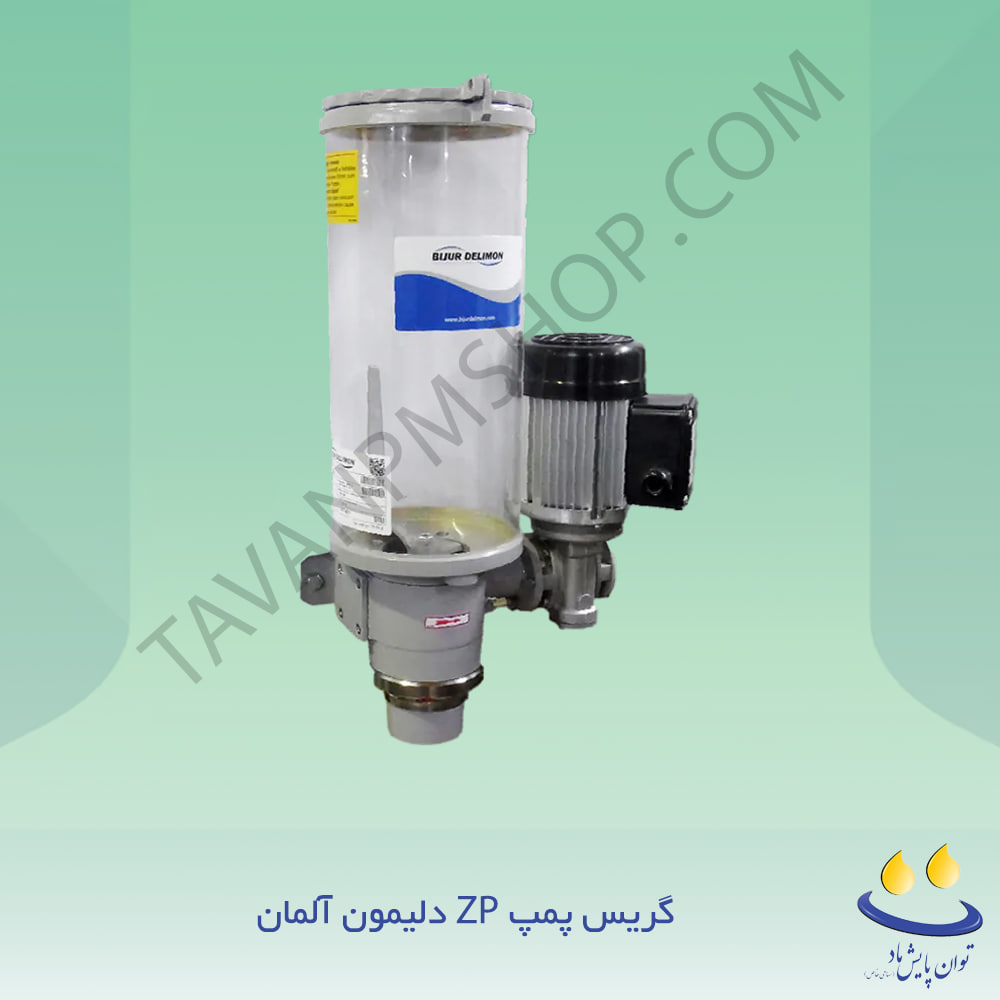

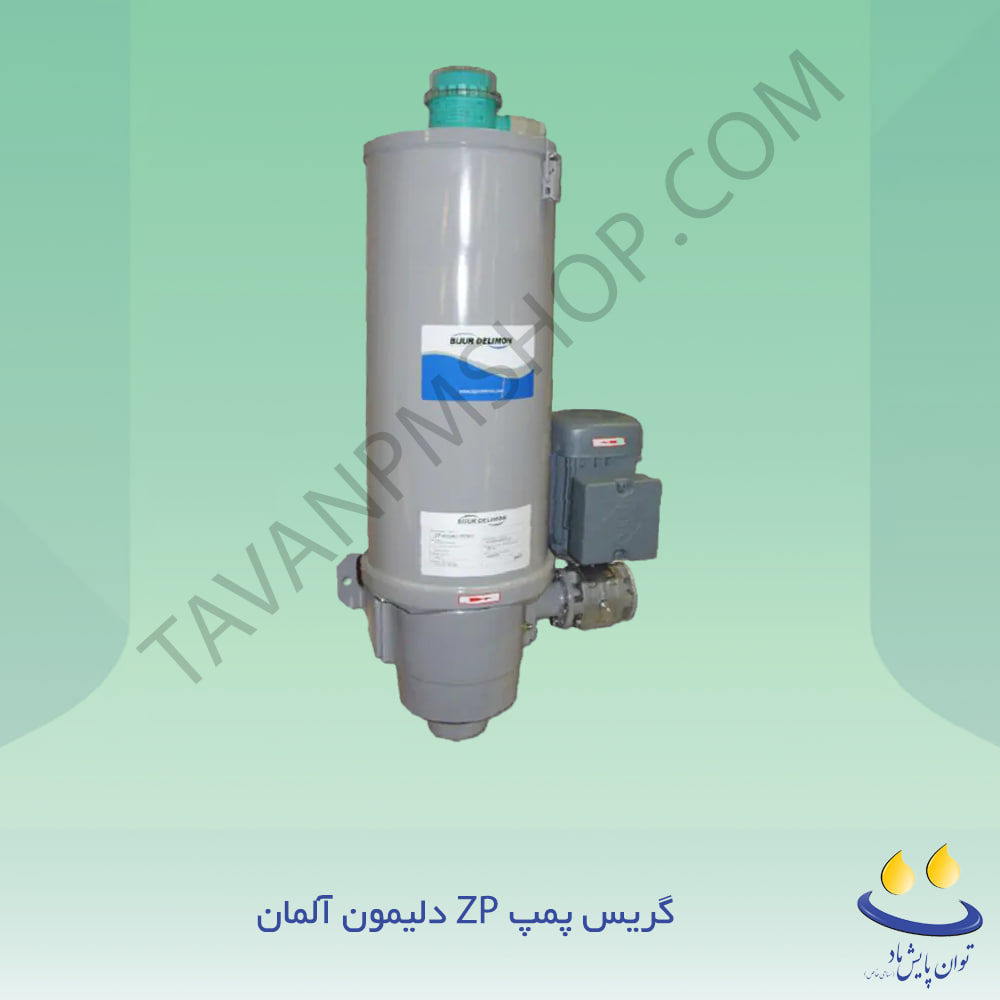

گریس پمپ ZP دلیمون آلمان

ZP-Series Electric Piston Pump
قیمت : 770,000,000 (تومان)
مبلغ قابل پرداخت : 770,000,000   (تومان)
˄˅

گریس پمپ ZP دلیمون آلمان یک پلتفرم روانکاری مرکزی چندخطی (مولتی‌لاین) است که در مدل‌های ZP3000 ،ZP4000 ،ZP5000 و ZP6000 عرضه می‌شود و بسته به مدل، امکان تغذیه مستقیم حدود ۴ تا ۳۲ نقطه گریس‌کاری را فراهم می‌کند. فشار نامی حدود ۱۶۰ بار، دبی قابل‌تنظیم از صفر تا ۰٫۲ سانتی‌مترمکعب در هر کورس و مخازن با ظرفیت تقریبی ۲ تا ۶۰ لیتر، این سری را به گزینه‌ای ایده‌آل برای سیستم‌های مولتی‌لاین یا تغذیه مقسم‌های پیشرونده تبدیل کرده است. سازگاری با روغن، گریس روان و گریس‌های گرید NLGI 000 تا ۳، گیربکس‌های کاهنده مختلف و امکان تجهیز به سوئیچ سطح، باعث شده سری ZP در بسیاری از خطوط تولید فولاد، سیمان، معدن و ماشین‌آلات عمومی به‌عنوان یک گریس پمپ برقی مرکزی مطمئن شناخته شود.

بررسی تخصصی و اجمالی

گریس پمپ ZP دلیمون آلمان یک خانواده کامل از گریس پمپ‌های برقی مرکزی چندخطی است که برای روانکاری مستقیم نقاط متعدد یا تغذیه مقسم‌های پیشرونده در سیستم‌های روانکاری مرکزی طراحی شده است. این سری شامل مدل‌های ZP3000 ،ZP4000 ،ZP5000 و ZP6000 بوده و بسته به مدل، امکان سرویس‌دهی تقریبی از ۴ تا ۳۲ نقطه روانکاری را فراهم می‌کند. ساختار پیستونی دقیق، گیربکس کاهنده فلنجی و مخزن‌های متنوع آلومینیومی، پلاستیکی و فلزی باعث شده این سری برای کاربردهای سبک تا سنگین صنعتی قابل اعتماد باشد.

در هر مدل ZP، هر خروجی مجهز به یک پیستون تغذیه و یک پیستون کنترل است و حرکت دورانی محور پمپ از طریق چرخ‌دنده و دیسک بادامکی به حرکت رفت‌وبرگشتی پیستون‌ها تبدیل می‌شود. با هر کورس پیستون، روانکار از طریق مجاری داخلی مکش شده و پس از عبور از ناحیه کنترل، به کانال فشار و خروجی مربوطه ارسال می‌شود. دبی هر خروجی به‌صورت پیوسته از حدود صفر تا ۰٫۲ سانتی‌مترمکعب در هر کورس قابل تنظیم است و این امکان را فراهم می‌کند که برای هر یاتاقان یا نقطه اصطکاک، دقیقاً همان مقدار گریس موردنیاز تنظیم شود؛ بدون اینکه خطر گریس‌کاری بیش از حد یا کم‌کاری وجود داشته باشد.

در مدل ZP3000 معمولاً تا حدود چهار نقطه روانکاری و در مدل ZP4000 تا حدود هشت نقطه به‌صورت مستقیم قابل تغذیه هستند، در حالی‌که ZP5000 تا حدود شانزده نقطه و ZP6000 تا حدود سی‌ودو نقطه را در یک ایستگاه مرکزی پوشش می‌دهد. ظرفیت مخزن در این سری بسته به مدل، تقریباً از دو تا شصت لیتر متغیر است و در نسخه‌های بزرگ‌تر، مخزن فلزی با درب لولادار و امکان نصب سوئیچ سطح اولتراسونیک ارائه می‌شود. همه مدل‌ها برای کار با روغن، گریس روان و گریس‌های گرید NLGI 000 تا ۳ طراحی شده‌اند و با موتورهای سه‌فاز ۲۳۰⁄۴۰۰ ولت به همراه گیربکس‌های کاهنده مختلف کار می‌کنند تا سرعت محور پمپ در محدوده‌ای امن و پایدار (حدود دوازده دور بر دقیقه) حفظ شود.

ساختار عملکرد، اجزای مکانیکی و قابلیت‌های نصب

در قلب سری ZP، یک یونیت پمپاژ پیستونی قرار دارد که توسط الکتروموتور فلنجی و گیربکس کاهنده به گردش در می‌آید. شفت خروجی گیربکس از طریق کوپلینگ به محور حلزونی متصل شده و این محور با چرخ‌دنده مخروطی، دیسک بادامکی را می‌چرخاند. حرکت بادامک به پیستون‌های تغذیه منتقل شده و با همکاری پیستون‌های کنترلی، چرخه مکش و دهش روانکار را مدیریت می‌کند. در مخزن، صفحه اسکرپر و تیغه همزن، گریس یا روغن را از طریق صفحه صافی به سمت محفظه مکش هدایت می‌کنند تا هیچ حفره هوایی یا ناحیه سکون در کف مخزن باقی نماند.

در مدل‌های بزرگ‌تر مانند ZP5000 و ZP6000، امکان استفاده از یک یا دو یونیت پمپاژ نصب‌شده در دو طرف بدنه وجود دارد که مجموعاً تعداد خروجی‌ها را تا حدود شانزده یا سی‌ودو نقطه افزایش می‌دهد. هر اتصال خط تغذیه دارای یک پیستون مستقل است و با تنظیم پیچ روی بلوک پمپ، می‌توان دبی هر خروجی را از صفر تا مقدار نامی تنظیم کرد. خروجی‌های بلااستفاده به‌جای مسدودشدن، روی دبی صفر تنظیم می‌شوند تا چرخه هیدرولیکی داخل پمپ دچار اختلال نشود. اتصالات خروجی در ZP3000 معمولاً با رزوه M12×1.5 و در ZP4000 ،ZP5000 و ZP6000 با رزوه M14×1.5 پیاده‌سازی می‌شوند تا با لوله‌کشی صنعتی استاندارد سازگاری کامل داشته باشند.

گیربکس‌های کاهنده مختلف با نسبت‌های حدود ۱۵۰ به یک، ۱۹۰ به یک، ۲۲۵ به یک، ۳۰۰ به یک، ۴۲۰ به یک و ۴۵۰ به یک، امکان هماهنگی دبی پمپ با سرعت کار ماشین را فراهم می‌کنند. در کاربردهایی که به دبی کمتر و زمان روانکاری طولانی‌تر نیاز است، از نسبت‌های بالاتر استفاده می‌شود و در مواردی که زمان چرخه کوتاه است، نسبت‌های پایین‌تر انتخاب می‌شوند. در مدل‌های دارای مخزن فلزی متوسط و بزرگ، می‌توان سوئیچ سطح اولتراسونیک را روی مخزن نصب کرد تا کاهش سطح روانکار به‌صورت محلی یا از راه دور پایش شود و در صورت نیاز، امکان اتصال به مدار آلارم یا PLC وجود داشته باشد.

کاربردها، ملاحظات بهره‌برداری و نکات نصب

سری ZP دلیمون آلمان در سیستم‌های روانکاری مرکزی مولتی‌لاین که تعداد نقاط روانکاری کم تا زیاد دارند، به‌ویژه در بلبرینگ‌ها و یاتاقان‌های خطوط تولید، نقاله‌ها، ماشین‌آلات فرآیند، پرس‌ها و تجهیزات حمل مواد، عملکرد بسیار خوبی دارد. در پروژه‌هایی که نیاز به روانکاری با حجم کم اما دفعات تکرار بالا است، این سری می‌تواند هم به‌صورت تغذیه مستقیم و هم به‌عنوان پمپ تأمین برای مقسم‌های پیشرونده استفاده شود. فشار نامی حدود ۱۶۰ بار و سازگاری با گریس‌های نسبتاً سفت باعث می‌شود که حتی در طولانی‌شدن مسیر لوله‌کشی، روانکار با اطمینان به نقاط انتهایی برسد.

در زمان نصب، پمپ باید روی یک پایه محکم و به‌صورت عمودی نصب شود و قبل از اتصال خطوط، تمام لوله‌کشی با گریس تمیز پر و هواگیری شود تا در اولین راه‌اندازی، از ایجاد حباب هوا در سیستم جلوگیری گردد. پس از راه‌اندازی اولیه، لازم است جهت گردش موتور، تنظیم دبی هر خروجی و وضعیت سطح مخزن بررسی شود. استفاده از گریس و روغن تمیز، شارژ مخزن از طریق کوپلینگ پرکن و سرویس دوره‌ای صفحه صافی، عمر سیستم را به‌طور قابل‌توجهی افزایش می‌دهد و از سایش غیرضروری اجزای داخلی جلوگیری می‌کند.

برای مشاهده دسته‌بندی کامل پمپ‌ها می‌توانید صفحه گریس پمپ و همچنین بخش گریس پمپ برقی را بررسی کنید.

  • سری کامل گریس پمپ برقی مولتی‌لاین در مدل‌های ZP3000 ،ZP4000 ،ZP5000 و ZP6000 برای حدود ۴ تا ۳۲ نقطه روانکاری
  • دبی قابل‌تنظیم برای هر خروجی از حدود صفر تا ۰٫۲ سانتی‌مترمکعب در هر کورس، مناسب برای یاتاقان‌های با نیازهای مختلف
  • فشار نامی حدود ۱۶۰ بار با قابلیت کارکرد در سیستم‌های مولتی‌لاین یا تغذیه مقسم‌های پیشرونده
  • مخازن متنوع از حدود ۲ تا ۶۰ لیتر با بدنه آلومینیومی، پلاستیکی یا فولادی و امکان تجهیز به سوئیچ سطح اولتراسونیک
  • سازگاری با روغن، گریس روان و گریس‌های گرید NLGI 000 تا ۳ برای کاربردهای سبک تا سنگین
  • گیربکس‌های کاهنده مختلف برای هماهنگ‌سازی دبی با سرعت کار ماشین و کاهش نیاز به کنترل‌های پیچیده
  • طراحی صنعتی مقاوم با رنگ طوسی سیگنال و اجزای مکانیکی با دوام برای استفاده در محیط‌های سخت صنعتی

در مجموع، گریس پمپ ZP دلیمون آلمان یک راهکار حرفه‌ای برای پروژه‌هایی است که به یک گریس پمپ برقی مرکزی قابل‌اطمینان، قابل‌تنظیم و قابل توسعه از چند نقطه محدود تا چند ده نقطه روانکاری نیاز دارند و می‌خواهند با یک پلتفرم واحد، هم سیستم مولتی‌لاین و هم سیستم پیشرونده را تغذیه کنند.

مزایا

مثبت سری گریس پمپ ZP دلیمون آلمان با پوشش بازه‌ای از حدود چهار تا سی‌ودو نقطه روانکاری در یک خانواده مشترک، طراحی انتخاب و مهندسی سیستم را بسیار ساده می‌کند و به طراح اجازه می‌دهد برای هر پروژه، مدل مناسب را از روی تعداد نقاط، ظرفیت مخزن و فضای نصب انتخاب کند. دبی قابل‌تنظیم برای هر خروجی، فشار نامی حدود ۱۶۰ بار، سازگاری با روغن و گریس‌های گرید NLGI 000 تا ۳ و امکان استفاده هم‌زمان در سیستم‌های مولتی‌لاین و پیشرونده، این سری را به انتخابی کاملاً حرفه‌ای برای خطوط تولید فولاد، سیمان، معدن، ماشین‌آلات فرآیندی و سیستم‌های نقاله تبدیل کرده است. مخازن متنوع، قابلیت نصب سوئیچ سطح و گیربکس‌های کاهنده مختلف نیز باعث می‌شوند سری ZP در کنار عملکرد پایدار، انعطاف‌پذیری بالایی در طراحی و بهره‌برداری ارائه دهد.

معایب

منفی در واقع سری ZP بیشتر برای سیستم‌های مهندسی‌شده و صنعتی طراحی شده و برای رسیدن به حداکثر کارایی، نیاز به تنظیم صحیح دبی هر خروجی، انتخاب درست نسبت گیربکس و طراحی دقیق سایز لوله‌ها دارد، بنابراین در پروژه‌هایی که بدون محاسبه و فقط با رویکرد ساده تعویض پمپ استفاده می‌شود، حتماً باید از مشاوره فنی تخصصی بهره برد تا ظرفیت و مدل مناسب انتخاب شود. همچنین رعایت نکاتی مانند هواگیری اولیه، شارژ مخزن از طریق کوپلینگ پرکن و استفاده از گریس تمیز باعث می‌شود عمر مفید پمپ و شبکه روانکاری به‌طور محسوسی افزایش پیدا کند و این موارد به‌جای اینکه محدودیت باشند، در عمل به مزیت بهره‌برداری حرفه‌ای و پایدار برای کاربر نهایی تبدیل می‌شوند.

جدول مشخصات فنی

مشخصات زیر به‌صورت جمع‌بندی برای سری گریس پمپ ZP دلیمون آلمان (مدل‌های ZP3000 ،ZP4000 ،ZP5000 و ZP6000) تنظیم شده است و برای انتخاب اولیه و مقایسه فنی بین مدل‌ها بسیار کاربردی است.

مشخصات (FA / EN) مقدار (فارسی) Value (English)
سری پمپ (Pump Family) گریس پمپ ZP دلیمون آلمان – مدل‌های ZP3000 ،ZP4000 ،ZP5000 ،ZP6000 Delimon ZP Series (ZP3000, ZP4000, ZP5000, ZP6000)
نوع سیستم (Lubrication System) سیستم روانکاری مرکزی مولتی‌لاین، قابل استفاده به‌عنوان تغذیه مستقیم یا پمپ تأمین مقسم پیشرونده Multi-line centralized lubrication, direct feed or progressive supply pump
تعداد نقاط قابل تغذیه (Number of Lubrication Points) تقریباً از ۴ تا ۳۲ نقطه بسته به مدل Approx. 4 to 32 points depending on model
تعداد خروجی هر مدل (Outlets per Model) ZP3000 تا ۴ خروجی، ZP4000 تا ۸ خروجی، ZP5000 تا ۱۶ خروجی، ZP6000 تا ۳۲ خروجی ZP3000 up to 4 outlets, ZP4000 up to 8, ZP5000 up to 16, ZP6000 up to 32
فشار نامی (Rated Pressure) حدود ۱۶۰ بار Approx. 160 bar
دبی هر خروجی (Discharge per Outlet) قابل تنظیم از حدود صفر تا ۰٫۲ سانتی‌مترمکعب در هر کورس Adjustable 0 … 0.2 cm³/stroke per outlet
نوع و کلاس روانکار (Lubricant) روغن، گریس روان و گریس تا گرید NLGI 000 تا ۳ Oil, fluid grease and grease up to NLGI 000…3
ظرفیت مخزن (Reservoir Capacity) تقریباً از ۲ تا ۶۰ لیتر (آلومینیومی، پلاستیکی یا فلزی بسته به مدل) Approx. 2 to 60 L (aluminum, plastic or steel depending on model)
رزوه اتصال خروجی (Feed Line Connection) رزوه M12×1.5 برای ZP3000 و رزوه M14×1.5 برای ZP4000 ،ZP5000 و ZP6000 M12×1.5 (ZP3000), M14×1.5 (ZP4000, ZP5000, ZP6000)
نوع محرک و گیربکس (Drive & Gear Ratio) الکتروموتور سه‌فاز ۲۳۰⁄۴۰۰ ولت به همراه گیربکس کاهنده با نسبت‌های تقریبی ۱۵۰، ۱۹۰، ۲۲۵، ۳۰۰، ۴۲۰ و ۴۵۰ به یک 3-phase motor 230/400 V with reduction gears approx. 150:1, 190:1, 225:1, 300:1, 420:1, 450:1
سرعت محور پمپ (Pump Shaft Speed) حداکثر حدود ۱۲ دور بر دقیقه Max. approx. 12 rpm
توان موتور (Motor Power) تقریباً بین ۰٫۱۲ تا ۰٫۳۷ کیلووات بسته به مدل Approx. 0.12 to 0.37 kW depending on model
محدوده دمای کارکرد (Operating Temperature) تقریباً از ۳۰- تا ۶۰+ درجه سانتی‌گراد Approx. –30 to +60 °C
